ARA Zwingen



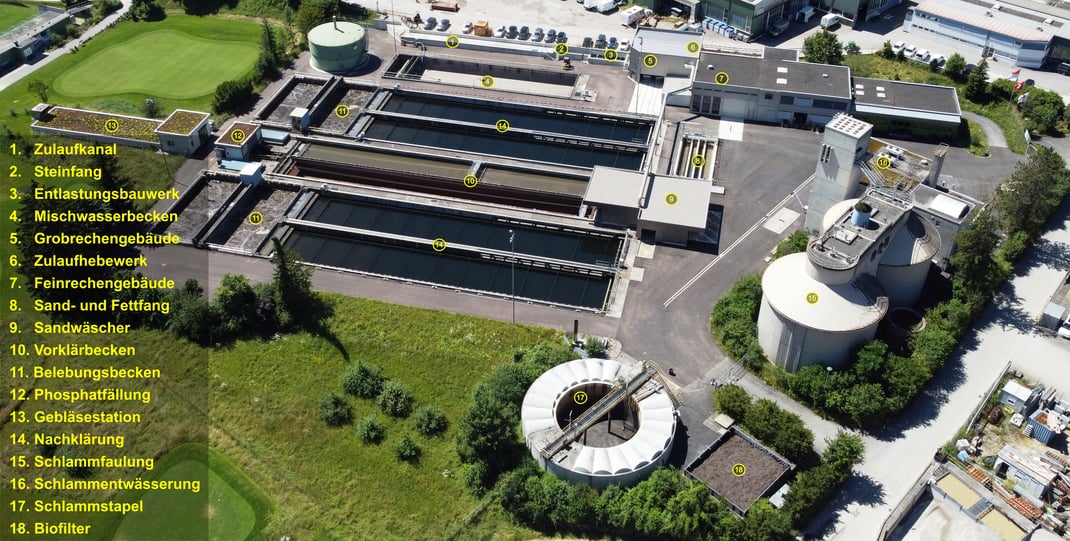

Die ARA Zwingen wurde im Jahr 1977 in Betrieb genom­men. Seither wurde die Kläranlage laufend erwei­tert und modernisiert, um den zuneh­menden Anforde­run­gen an die Abwas­serreini­gung ge­recht zu wer­den.



Die ARA Zwingen behandelt die Abwäs­ser von etwa 26‘000 Einwoh­nern aus den 15 Ver­bandsgemein­den. Jährlich werden in der Kläran­lage Zwingen ca. 4 Mio. m3 Abwas­ser gereinigt.



Das Abwasser gelangt aus den Ge­meinden über das Ver­bandskanalisa­tionsnetz zur Kläran­lage. In der mecha­nischen Reini­gungsstufe wird der grösste Teil der festen Grob- und Schmutzstoffe eliminiert. In der nach­folgenden biologischen Reinigungs­stufe werden die organischen Abwasserinhaltsstoffe von Mikro­organis­men abgebaut und somit aus dem Abwasser entfernt. Auch die Umwand­lung des fischtoxischen Ammo­niums in un­bedenk­lichen Nitrat-Stickstoff erfolgt durch die Mikroorganismen nahezu vollständig. Parallel zu den biolo­gischen Pro­zessen wird durch den Ein­satz von Fällmitteln der grösste Teil der Phos­phate chemisch aus dem Abwasser entfernt.



Aus dem bei der Abwasserreinigung anfallenden Klärschlamm entsteht in der Schlammbehandlung Faulgas, das im Blockheizkraftwerk ener­getisch verwertet wird. Mit der dabei pro­du­zierten Energie werden der ge­samte Wär­mebedarf und ca. 70% des Strombe­darfs der ARA Zwingen ge­deckt.

Mechanische Abwasserreinigung

Zulaufbauwerk

Das Abwasser der Verbandgemeinden gelangt über die Kanalisation im freien Gefälle zur ARA Zwingen. Bei starken Regenereignissen fliessen bis zu 3‘000 l/s zur Kläranlage. Da der Zulauf der ARA auf den doppelten Trockenwetteranfall, also 400 l/s begrenzt ist, wird Abwasser, welches nicht der Kläranlage zugeführt werden kann, mittels dem Lochsiebrechen mechanisch grob gereinigt und im Mischwasserbecken zwischengespeichert resp. dem Vorfluter zugeführt.

Mischwasserbecken

Das Mischwasserbecken auf der ARA verfügt über ein Nutzvolumen von 820 m3 und dient der Speicherung des Abwassers, welches bei einem Niederschlagsereignis aufgrund der Zuflussbegrenzung nicht direkt behandelt werden kann. Sobald nach dem Ende des Regenereignisses wieder ausreichende hydraulischen Kapazitäten zur Verfügung stehen, wird das zwischengespeicherte Abwasser aus dem MWB in den Zulauf der Kläranlage gepumpt.

Grobrechenanlage

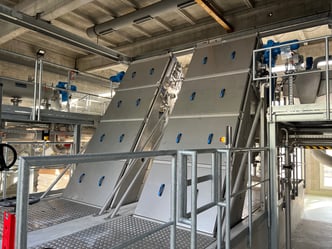

Der zweistrassige Harken-Umlaufrechen, der über einen Stababstand von 12 mm verfügt, entfernt Grobstoffe wie Holz, Wattestäbchen, Hygieneartikel etc. aus dem Abwasserstrom. Das entfernte Rechengut wird mittels Schwemmrinne den beiden Rechengutwaschpressen zugeführt.


Zulaufhebewerk

Das mittels Grobrechenanlage vorgereinigte Abwasser wird mit vier trockenaufgestellten Pumpen, die im Normalbetrieb eine Fördermenge von jeweils bis zu 100 l/s aufweisen, der nachfolgenden Feinrechenanlage zugeführt.

Feinrechenanlage

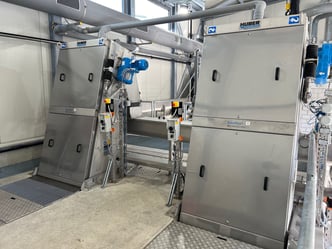

Mit dem Lochblech-Umlaufrechen werden sowohl Störstoffe mit einem Durchmesser von bis zu 6 mm, als auch langfaseriges Material, welches zuvor die Grobrechenanlage passiert hat, aus dem Abwasserstrom entfernt. Wie beim Grobrechen auch, wird das entfernte Rechengut mittels Schwemmrinne zu den Rechengutwaschpressen transportiert.

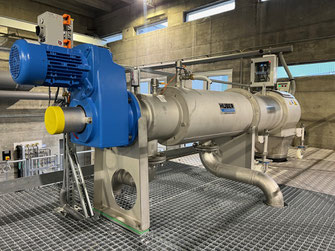

Rechengutwaschpresse

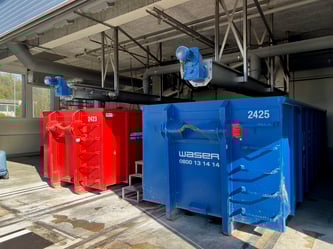

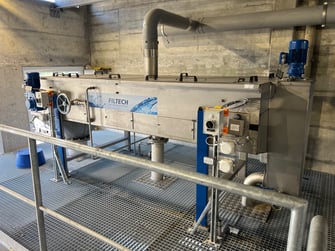

In den beiden Rechengutwaschpressen (WAP) werden die am Rechengut haftenden organischen Feststoffe mittels Rührwerk abgeschlagen und dem Abwasserstrom zurückgeführt. Das gewaschene Rechengut wird mittels einer in der Sohle der WAP installierten Schnecke gepresst, geruchsarm abgesackt und in zwei Mulden zur Entsorgung bereitgestellt.


Sand- und Fettfang

Mit dem Abwasser gelangt ebenfalls Sand, welcher durch Regen in die Kanalisation gespült wird, zur Kläranlage. Zum Schutz der  installierten Aggregate wird der Sand im Sandfang entfernt. Darüber hinaus werden ebenfalls Fette, welche an der Oberfläche schwimmen, im Fettfang eliminiert und anschliessend direkt der Schlammfaulung zugeführt.

Sandwäscher

Das Sand-Wassergemisch aus dem Sandfang wird dem Sandwäscher zugeführt. Mittels eines Rührwerks wird das ausgeschwemmte organische Material vom Sand abgetrennt und in den Ablauf des Sandfangs zurückgeführt. Der im Sandwäscher abgesetzte Sand wird mit Betriebswasser gereinigt und durch eine Austragsschnecke in die Mulde abgeworfen.

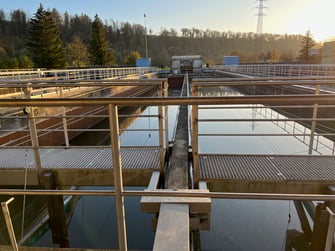

Vorklärbecken

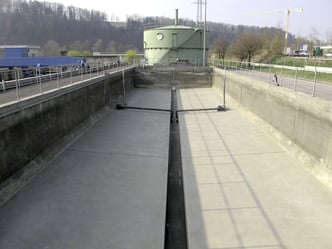

Im Vorklärbecken wird der Abwasserstrom verlangsamt, so dass in der Folge partikuläre Abwasserinhaltsstoffe sedimentieren können. Der sogenannte Primärschlamm wird mittels Schildräumern in die zuflussseitigen Schlammtrichter geschoben und von dort aus der Schlammbehandlung zugeführt.


Biologische Abwasserreinigung

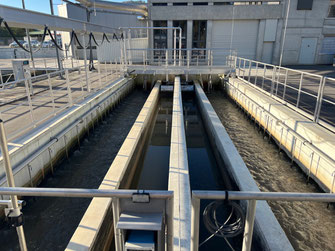

Belebungsbecken

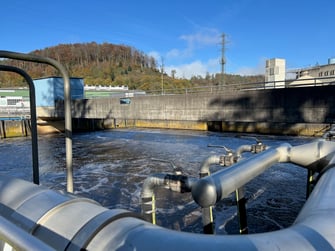

In der zweiten Stufe, der biologischen Reinigungsstufe, wird das Abwasser in zwei Belebungsbecken biologisch gereinigt. Die im mechanisch gereinigten Abwasser enthaltenen nicht absetzbaren Schmutzstoffe dienen als Nahrung für zahlreiche Mikroorganismen, die den Reinigungsprozess bewirken, in dem sie unter Sauerstoffzufuhr die Kohlenstoff- und Stickstoffverbindungen soweit abbauen, dass sie für die Gewässer keine Belastung mehr darstellen.

Gebläsestation

Die Gebläsestation, bestehend aus gesamthaft fünf Gebläsen, erzeugt die Druckluft, mit der die Sauerstoffzufuhr der Belebungsbecken sichergestellt wird. Der sehr energieintensive Prozess ist für etwa ein Drittel des  Gesamtstromverbrauch der ARA Zwingen verantwortlich.

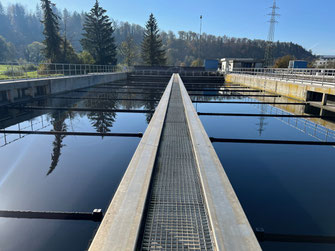

Nachklärung

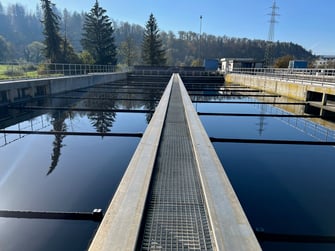

Das Gemisch aus Belebtschlamm und gereinigtem Abwasser wird weiter in die vier Nachklärbecken geleitet. In diesen setzt sich der Belebtschlamm am Boden ab und das gereinigte Abwasser fliesst via Überfallkanten in die Birs. Der Schlamm am Boden der Nachklärbecken wird mittels Räumeinrichtungen teilweise als Rücklaufschlamm abgezogen und in die Belebungsbecken gefördert. Der überschüssige Schlamm wird in den Zulauf der Vorklärbecken geleitet. Aus den Vorklärbecken wird er als Frischschlamm in die Schlammbehandlung gepumpt.


Rücklaufschlammhebewerk

Das Rücklaufschlammhebewerk, bestehend aus zwei parallelen Förderschnecken, dient der Rückführung des in den Nachklärbecken sedimentierten Schlammes in die beiden Belebungsbecken, mit dem Ziel, eine konstante Biomassekonzentration in den Becken sicherzustellen.

Phosphatfällung

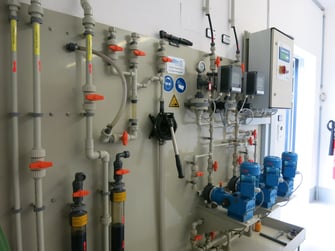

In den zwei Belebungsbecken wird parallel zu den biologischen Prozessen zusätzlich durch die Zugabe eines Fällmittels (dritte Reinigungsstufe, die chemische Stufe) der grösste Teil der Phosphate, die nebst Nitraten als Dünger für Wasserpflanzen und Algen wirken, an den Belebtschlamm gebunden und so aus dem Abwasser eliminiert.


Schlammbehandlung

Strainpresse

Der täglich aus dem Vorklärbecken abgezogene Frischschlamm wird zur Vermeidung von Verstopfungen der Schlammleitungen durch Haare, Wattestäbchen sowie andere Fremdkörper, welche die beiden Rechenanlagen passiert haben, in der Strainpresse gesiebt.

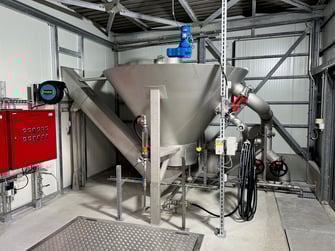

Voreindickung

Der gesiebte Frischschlamm wird vor der Behandlung in der Schlammfaulung von einem Trockensubstanzgehalt von ca. 3 % auf etwa 6 % eingedickt. Somit wird einerseits die zu erwärmende Schlammmenge halbiert, anderseits die Aufenthaltszeit des Schlammes in der Faulung verdoppelt.

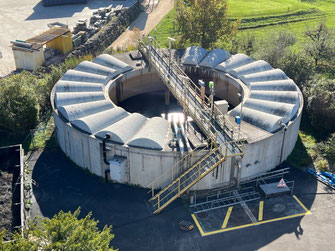

Schlammfaulung

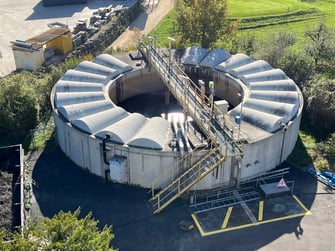

Der voreingedickte Frischschlamm wird während mindestens 20 Tagen bei Temperaturen von etwa 38 °C im Faulraum ausgefault. In dem luftdicht abgeschlossenen Faulraum bauen Methanbakterien etwa
ein Drittel des Schlamms ab. Dabei entsteht Klärgas,
 eine Mischung aus ca. 65% Methan und 35% CO2.


Schlammstapel

Der ausgefaulte Schlamm wird in den Stapel gepumpt, in dem er zwischengelagert und statisch voreingedickt wird. Das dabei abgezogene Prozesswasser wird wieder den Belebungsbecken zugeführt.

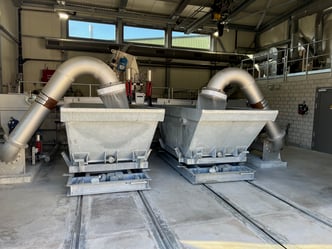

Schlammentwässerung

Bevor der Schlamm der Entsorgung zugeführt wird, wird dieser maschinell entwässert, um einerseits die zu transportierende Schlammmenge, andererseits die Entsorgungskosten zu reduzieren. Bei der Schlammentwässerung werden dem Schlamm Flockungshilfsmittel zudosiert, die den Abtrennvorgang unterstützen.

Schlammentsorgung

Der auf einen Trockensubstanzgehalt von ca. 30 % entwässerte Schlamm wird mit der Schlammförderanlagen in zwei Mulden verteilt und anschliessend einer externen Klärschlammverbrennung zugeführt.


Energie

Gasometer

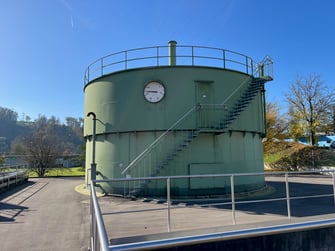

Das beim Faulprozess entstehende Klärgas wird im Gasspeicher gesammelt und zur Erzeugung von Strom und Wärme im Blockheizkraftwerk genutzt.

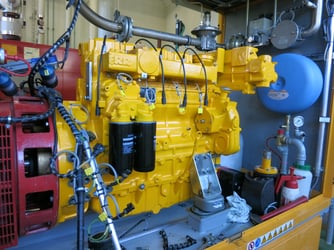

Blockheizkraftwerk

Das Blockheizkraftwerk (BHKW) besteht aus einem Gasmotor, einem Generator und einem Wärmetauscher. Das produzierte Klärgas wird im Gasmotor verbrannt, welcher den Generator antreibt. Der produzierte Strom reicht aus, um mehr als 70% des Gesamtstromverbrauchs der Kläranlage zu decken. Mit der Abwärme aus dem BHKW kann gar der gesamte Wärmebedarf der Kläranlage gedeckt werden.

Heizungsanlage

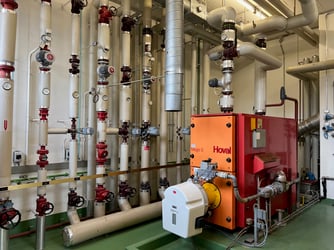

Grundsätzlich wird der gesamte Wärmebedarf durch die Abwärme des BHKW gedeckt. Bei einem sehr hohen Wärmebedarf sowie bei einem Überschuss an Faulgas kann dieses ebenfalls in der Heizungsanlage der ARA verwertet werden.


Hilfs- und Nebenbetriebe

Brauchwasseranlage

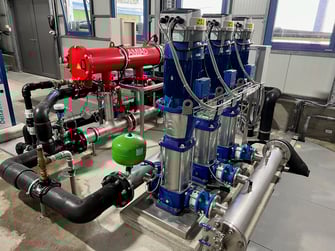

Für die Brauchwasserversorgung der ARA wird in erster Linie Grundwasser verwendet. Ebenfalls besteht die Möglichkeit, sowohl gereinigtes Abwasser als auch Trinkwasser zu verwenden. Der erforderliche Betriebsdruck von ca. 6 bar wird über die mit drei Pumpen ausgestattete Druckerhöhungsanlage mit nachgeschaltetem Filter sichergestellt.

Abluftanlagen

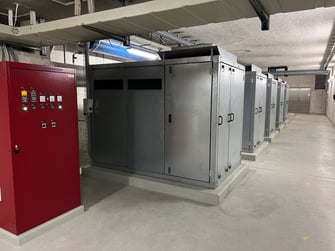

Zwecks Reduktion von Geruchsemmissionen wird die Abluft diverser Aggregate, wie beispielsweise der beiden Rechenanlagen und der Schlammvorbehandlung, sowie diverser Gebäude lokal gefangen und im Biofilter gereinigt.

Biofilter

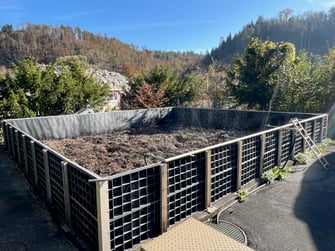

Die beladene Abluft wird in den Boden des Biofilters eingeblasen und durchströmt gleichmässig die Biomasse, welche hauptsächlich aus Heidekraut besteht. Die auf dem Heidekraut lebenden Bakterien und Mikroorganismen nutzen die Luftschadstoffe als Nahrung und oxidieren diese biologisch.
